ما الفرق بين وصلات الأنابيب JIC والمترية؟

عندما يتعلق الأمر بأنظمة نقل السوائل، فإن اختيار تجهيزات الأنابيب أمر بالغ الأهمية. من بين الخيارات العديدة المتاحة، JIC (مجلس الصناعة المشترك) وتركيبات الأنابيب المترية هما نوعان مستخدمان على نطاق واسع. باعتباري موردًا لتركيبات أنابيب JIC، فقد شهدت بنفسي الاختلافات بين هذين النوعين من التركيبات، وأنا متحمس لمشاركة رؤيتي معك.

تصميم الموضوع

أحد أهم الاختلافات بين JIC وتركيبات الأنابيب المترية يكمن في تصميمات الخيوط الخاصة بها. تستخدم تجهيزات JIC عادةً معيار الخيوط الوطنية الموحدة (UNF). يحتوي هذا الخيط على زاوية خيط تبلغ 60 درجة ويستخدم بشكل شائع في تطبيقات أمريكا الشمالية. يوفر مؤشر ترابط UNF اتصالاً موثوقًا وموحدًا، وهو راسخ في الصناعة.

من ناحية أخرى، تستخدم تجهيزات الأنابيب المترية خيوطًا مترية. الخيوط المترية لها زاوية خيط 60 درجة أيضًا، ولكنها تعتمد على نظام القياس المتري. يتم تحديد درجة وقطر الخيوط المترية بالملليمتر، مما يجعلها الخيار المفضل في المناطق التي يتم فيها اعتماد النظام المتري على نطاق واسع، مثل معظم أوروبا وآسيا.

يمكن أن يكون للاختلاف في تصميم الخيط تأثير كبير على التوافق. إذا حاولت توصيل تجهيزات JIC بمكون ملولب متري، فمن المحتمل أن يؤدي ذلك إلى توافق سيئ أو حتى حدوث تسرب. لذلك، من الضروري التأكد من تطابق أنواع الخيوط الخاصة بالتجهيزات والمكونات الخاصة بك.

آليات الختم

الفرق الرئيسي الآخر هو آلية الختم. تجهيزات JIC معروفة بتصميمها المحكم للغلق بزاوية 37 درجة. عندما يتم شد صامولة JIC، يتم ضغط التوهج الموجود على طرف الأنبوب على المقعد بزاوية 37 درجة في جسم التركيب، مما يؤدي إلى إنشاء ختم من المعدن إلى المعدن. هذا النوع من الختم فعال للغاية في تطبيقات الضغط العالي، حيث يمكنه تحمل ضغط كبير دون تسرب.

ومع ذلك، يمكن أن تحتوي تجهيزات الأنابيب المترية على آليات إغلاق مختلفة. تستخدم بعض التركيبات المترية سدادة دائرية، والتي تعتمد على ضغط حلقة دائرية مطاطية لمنع التسرب. تُعرف الأختام الحلقية بأداء الختم الممتاز في تطبيقات الضغط المنخفض إلى المتوسط. قد تستخدم التركيبات المترية الأخرى ختمًا مخروطيًا وخيطيًا أو ختمًا مسطحًا، اعتمادًا على متطلبات التطبيق المحددة.

يعتمد الاختيار بين آليتي الختم على الضغط ودرجة الحرارة ونوع السائل الذي يتم نقله. بالنسبة للأنظمة الهيدروليكية ذات الضغط العالي، غالبًا ما تكون تركيبات JIC المزودة بختم من المعدن إلى المعدن هي الخيار الأفضل. بالنسبة للتطبيقات التي يكون فيها الضغط منخفضًا نسبيًا وتحتاج إلى ختم أكثر مرونة، قد تكون التركيبات المترية مع موانع التسرب الحلقية أكثر ملاءمة.

مجالات التطبيق

تُستخدم تجهيزات أنابيب JIC بشكل شائع في صناعات السيارات والفضاء والصناعات الهيدروليكية في أمريكا الشمالية. وفي قطاع السيارات، يتم استخدامها في خطوط الفرامل وخطوط الوقود والأنظمة الهيدروليكية. في تطبيقات الفضاء الجوي، فإن الضغط العالي وخصائص الختم الموثوقة لتركيبات JIC تجعلها مثالية للأنظمة الهيدروليكية والهوائية.

تُستخدم تجهيزات الأنابيب المترية، نظرًا لانتشارها في مناطق الاستخدام المتري، على نطاق واسع في التطبيقات الصناعية الأوروبية والآسيوية. توجد بشكل شائع في الآلات ومعدات التصنيع وأنظمة طاقة السوائل. على سبيل المثال، في الروبوتات الصناعية الأوروبية الصنع، غالبًا ما تُستخدم تجهيزات الأنابيب المترية لتوصيل المحركات الهيدروليكية والهوائية.

الأحجام والأبعاد

عادةً ما يتم تحديد حجم تجهيزات أنابيب JIC وفقًا للقطر الاسمي للأنبوب الخارجي (OD) بالبوصة. تتراوح الأحجام الشائعة من 1/8 بوصة إلى 2 بوصة. إن نظام التحجيم هذا محدد جيدًا وفقًا لمعايير أمريكا الشمالية وهو مألوف لدى المهندسين والفنيين في المنطقة.

تجهيزات الأنابيب المترية، كما يوحي الاسم، يتم قياسها بالملليمتر. يمكن أن تتراوح الأحجام من بضعة ملليمترات إلى عدة سنتيمترات، حسب التطبيق. يوفر نظام التحجيم المتري قياسًا أكثر دقة واتساقًا، وهو أمر مفيد في التطبيقات التي تكون فيها الدقة أمرًا بالغ الأهمية.

يمكن أن يشكل الاختلاف في الحجم تحديًا عندما يتعلق الأمر بالمشاريع الدولية أو عند استبدال المكونات. إذا كنت تعمل في مشروع يتضمن مكونات JIC ومكونات مترية، فأنت بحاجة إلى تحويل الأحجام بعناية لضمان الملاءمة المناسبة.

المواد والبناء

تتوفر كل من وصلات الأنابيب JIC والأنابيب المترية في مجموعة متنوعة من المواد، بما في ذلك الفولاذ المقاوم للصدأ والفولاذ الكربوني والنحاس والألومنيوم. ومع ذلك، قد يختلف اختيار المواد حسب التطبيق والتفضيلات الإقليمية.

في تطبيقات أمريكا الشمالية، تحظى تركيبات JIC المصنوعة من الفولاذ المقاوم للصدأ بشعبية كبيرة نظرًا لمقاومتها للتآكل وقوتها. وهي تستخدم عادة في البيئات القاسية، مثل الصناعات البحرية والكيميائية. تُستخدم تركيبات JIC النحاسية أيضًا على نطاق واسع في تطبيقات الضغط المنخفض، خاصة في السباكة والأجهزة.

في المناطق ذات الاستخدام المتري، غالبًا ما تُستخدم التركيبات المترية من الفولاذ الكربوني في التطبيقات الصناعية العامة نظرًا لفعاليتها من حيث التكلفة. تُفضل تركيبات الألومنيوم المترية في التطبيقات التي يكون فيها تقليل الوزن أولوية، كما هو الحال في صناعات الطيران والسيارات.

اعتبارات التكلفة

يمكن أن تختلف تكلفة JIC ووصلات الأنابيب المترية اعتمادًا على عدة عوامل، بما في ذلك المادة والحجم والكمية. بشكل عام، قد تكون تجهيزات JIC أكثر تكلفة في المناطق التي تكون فيها التركيبات المترية هي القاعدة، والعكس صحيح. ويرجع ذلك إلى عوامل مثل حجم الإنتاج والتوافر وتكاليف الشحن.

وبالإضافة إلى ذلك، ينبغي أيضا النظر في تكلفة التركيب والصيانة. قد تتطلب تجهيزات JIC مع الختم المعدني إلى المعدن تركيبًا أكثر دقة لضمان الختم المناسب، مما قد يزيد من تكلفة التثبيت. قد تكون التركيبات المترية مع موانع التسرب الحلقية أسهل في التثبيت ولكنها قد تتطلب استبدالًا متكررًا للحلقة الدائرية، مما قد يزيد من تكلفة الصيانة.

عروض تركيب أنبوب JIC الخاصة بنا

باعتبارنا موردًا لتركيبات أنابيب JIC، فإننا نقدم مجموعة واسعة من تركيبات JIC عالية الجودة لتلبية احتياجاتك الخاصة. ملكناتركيب أنبوب JICيتم تصنيع المنتجات وفقًا لأعلى المعايير، مما يضمن أداءً موثوقًا ومتانة طويلة الأمد.

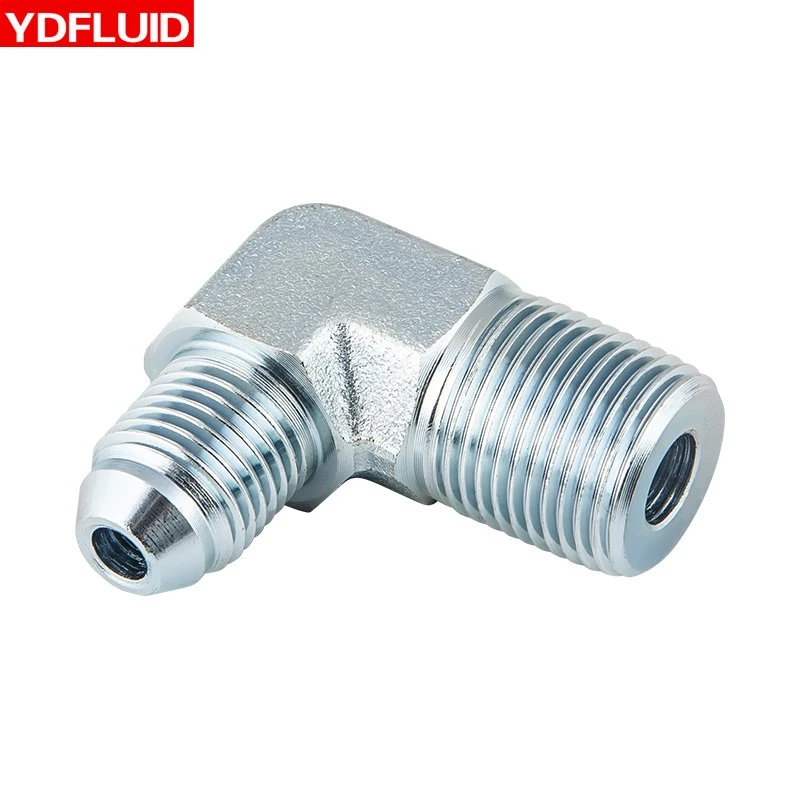

نحن نقدم أيضاJIC تركيب الأنابيب الذكور الجوز قطب، والذي يوفر مرونة في التثبيت ويمكن استخدامه في تطبيقات مختلفة. إذا كنت بحاجة إلى توصيل تجهيزات JIC بالمكونات الملولبة NPT (National Pipe Tapered)، فلديناJIC إلى تركيب NPTهو الحل الأمثل.

خاتمة

في الختام، فإن تجهيزات الأنابيب JIC والأنابيب المترية لها اختلافات عديدة في تصميم الخيوط، وآليات الختم، ومجالات التطبيق، والأحجام، والمواد، والتكاليف. يعد فهم هذه الاختلافات أمرًا بالغ الأهمية عند اختيار التركيبات المناسبة لمشروعك. سواء كنت تعمل في مشروع قائم في أمريكا الشمالية يتطلب تركيبات JIC أو مشروعًا دوليًا يشتمل على مكونات JIC ومكونات مترية، فمن المهم اختيار التركيبات التي تناسب متطلباتك الخاصة على أفضل وجه.

إذا كنت مهتمًا بشراء تجهيزات أنابيب JIC أو لديك أي أسئلة حول منتجاتنا، فلا تتردد في الاتصال بنا. نحن هنا لمساعدتك على اتخاذ القرار الصحيح وضمان نجاح مشروعك.
